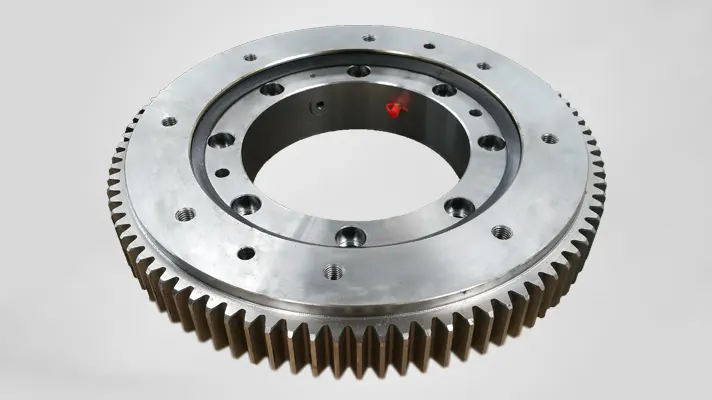

Einreihiges Kugeldrehkranzlager
Die einreihige Vierpunkt-Kugeldrehverbindung besteht aus zwei Laufringen und zeichnet sich durch eine kompakte Struktur und geringes Gewicht aus; Die Stahlkugel ist an vier Punkten mit der Bogenlaufbahn in Kontakt und kann gleichzeitig Axialkraft, Radialkraft und Kippmoment aufnehmen; Baumaschinen wie Rotationsförderer, Schweißmanipulatoren, kleine und mittelgroße Kräne und Bagger können ausgewählt werden.
Einreihige Kreuzrollen-Drehverbindung
Die einreihige Kreuzrollen-Drehverbindung besteht aus zwei Laufringen und zeichnet sich durch kompakte Bauweise, geringes Gewicht, hohe Fertigungspräzision, geringes Montagespiel und hohe Anforderungen an die Einbaugenauigkeit aus;
Kraft, Kippmoment und größere Radialkraft sind in den Bereichen Heben und Transportieren, Baumaschinen und militärische Produkte weit verbreitet.
Zweireihiges Kugeldrehkranzlager
Das zweireihige Kugeldrehkranzlager hat drei Sitze, und die Stahlkugeln und Distanzstücke können direkt in die oberen und unteren Laufbahnen abgegeben werden. Je nach Beanspruchung werden zwei Reihen Stahlkugeln mit unterschiedlichen Durchmessern angeordnet. Diese Art der offenen Montage ist sehr praktisch, und der Lagerwinkel der oberen und unteren Bogenlaufbahn beträgt 90°, wodurch eine große Axialkraft und ein großes Kippmoment aufgenommen werden können. Wenn die Radialkraft mehr als das 0,1-fache der Axialkraft beträgt, muss die Laufbahn besonders konstruiert werden.
Dreireihige Rollendrehverbindung
Die dreireihige Rollendrehverbindung hat drei Laufbahnen, wobei die obere und untere sowie die radiale Laufbahn getrennt sind, so dass die Belastung jeder Rollenreihe genau bestimmt werden kann; Sie kann verschiedene Lasten gleichzeitig tragen und ist diejenige mit der größten Tragfähigkeit unter den vier Produkten. Die axialen und radialen Abmessungen sind groß und die Struktur ist fest; Er eignet sich besonders für schwere Maschinen, die große Durchmesser erfordern, wie Schaufelradbagger, Radkräne, Schiffskräne, LKW-Kräne mit großer Tonnage und andere Maschinen;
Leichtes Großwälzlager
Leichte Großwälzlager werden in Flansch- und Dünnringlager unterteilt; Diese beiden Arten von Großwälzlagern können in getriebelose, außenverzahnte und innenverzahnte Großwälzlager unterteilt werden;
Das leichte Großwälzlager hat die gleiche strukturelle Form wie das gewöhnliche Großwälzlager, mit geringem Gewicht und flexibler Rotation. Weit verbreitet in Lebensmittelmaschinen, Abfüllmaschinen, Umweltschutzmaschinen und anderen Bereichen.
